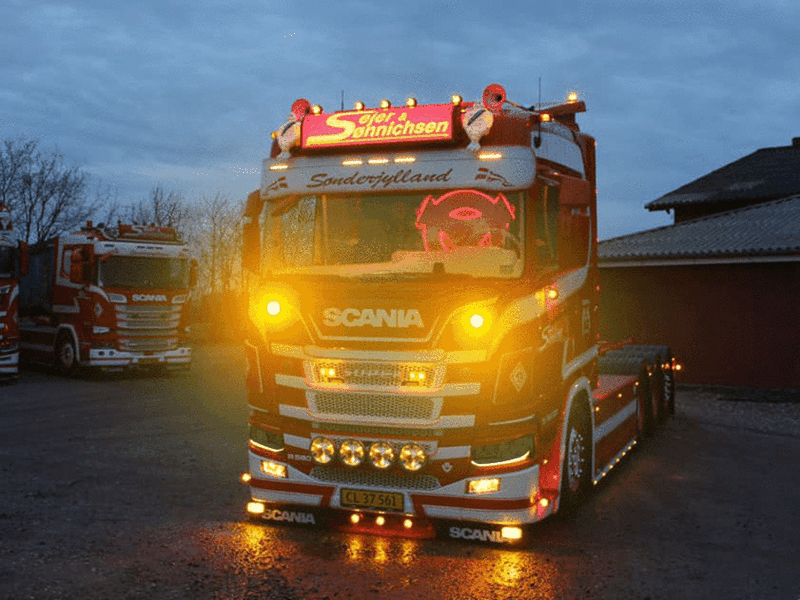

ZWEIFARBE + BLITZ - LED POSITIONSLEUCHTE GRILL SCHEINWERFER - SCANIA 2023+

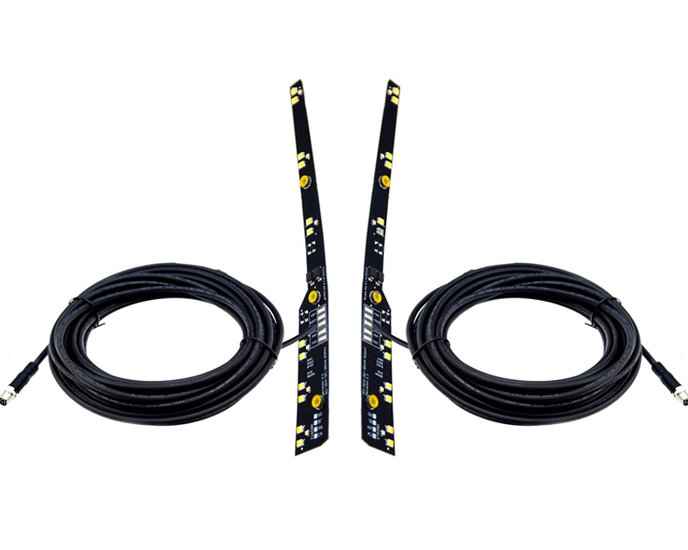

Auf der Lichtplatine befindet sich ein 6 Meter langes Kabel mit M8-Anschlüssen, das an den mitgelieferten Controller angeschlossen wird. Der Controller steuert die beiden Farben und schaltet das Positionslicht automatisch aus, wenn Sie das Blitzlicht einschalten. Der Controller hat ein Kabel von 3 Metern. Das Kabel hat 4 Adern:

Grün = Minus
Xenon-Weiß = Plus für weißes Positionslicht
Gelb = Plus für gelbes Positionslicht
Braun  = Plus für Blitzlicht

Wenn die Kabel bei der Installation mit M8-Steckern durchtrennt werden müssen, ist es wichtig, dass diese Verbindung wasserdicht verbunden wird und die Farben der Kabel wieder richtig angeschlossen werden.

Montage:
Die Lichtquelle ist nicht einfach zu montieren und erfordert äußerste Sorgfalt beim Öffnen der Lampe. Wenn Sie sich nicht sicher sind, wenden Sie sich bitte an einen Fachmann!

Die Kühlplatte muss als Schraube entfernt, eingeklipst und verklebt werden. Im Inneren der Lampe befindet sich ein dünner Flexdruck, den Sie leicht durchschneiden können. Vermeiden Sie es, die Klinge des Messers zu weit hineinzustecken.

Nach dem Entfernen des Kühlkörpers muss die Lichtquelle in der Oberseite der Leuchte montiert werden, indem zwei Löcher gebohrt werden, durch die dann die Platine geschraubt wird. Eine Bohrschablone für diesen Zweck liegt bei.

Schließlich müssen Sie beim Schließen der Lampe sehr vorsichtig sein, um das Eindringen von Wasser und Feuchtigkeit in die Lampe zu vermeiden.



Fehlerbehebung:
Bevor du anfängst
Überprüfen Sie, ob alle Teile richtig verbunden sind und alle Stecker vollständig eingeschraubt sind.
!! Sie sollten die LED-Platine niemals direkt an 24 V anschließen, da ohne Controller das Stobelight durchbrennt.

Stellen Sie fest, wo der Fehler liegt:
Wenn nur eine der LED-Platinen funktioniert, versuchen Sie, die Ausgänge am Controller auszutauschen, um festzustellen, ob die Platine oder der Controller fehlerhaft ist.

Steuergerät funktioniert nicht:
Überprüfen Sie die Sicherung in der Steuerung.

LED-Platine funktioniert nicht:
Überprüfen Sie, ob alle Kabel mit dem Sender verbunden sind.

Positionslicht funktioniert nicht:
Überprüfen Sie alle Drähte. Wenn alle LEDs am Positionslicht ausfallen, sollte es die Stromversorgung der Platine sein, die ausfällt.
Wenn nur wenige LEDs ausfallen, ist die Platine defekt.

Blitz funktioniert nicht:
Überprüfen Sie alle Drähte. Wenn der andere Sender funktioniert, versuchen Sie, den fehlerhaften Sender an den anderen Ausgang anzuschließen. Wenn der Blitz immer noch nicht ausgelöst wird, ist der Sender defekt.
