ZWEIFARBE + BLITZ - EXTRA POSITIONSLICHT - SCANIA LED SCHEINWERFER 2016+

Spezielle Emitter entwickelt für Scania +2016 mit LED-Scheinwerfern.

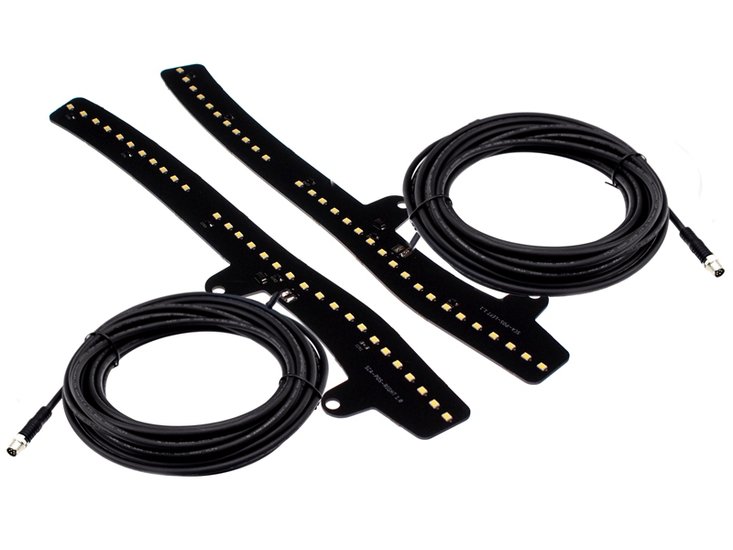

30 helle LEDs leuchten den Scheinwerferreflektor vollständig aus, wodurch ein ganz besonderer und stilvoller Effekt entsteht. Außerdem verfügt es über eine Blitzfunktion, die für Sicherheit im Straßenverkehr sorgt.

Positionslicht weiß oder gelb?
Sie können nach Belieben zwischen ihnen wechseln.

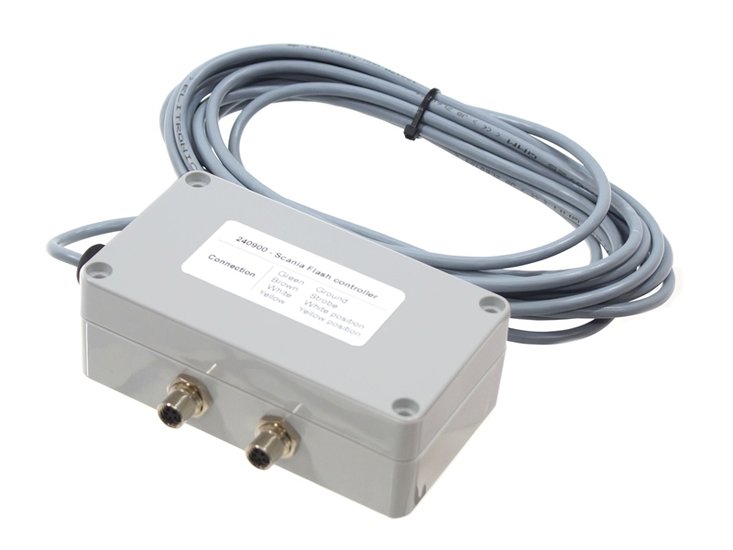

Am Sender befindet sich ein 6 Meter langes Kabel mit M8-Steckern, das an den mitgelieferten Controller angeschlossen werden kann. Der Controller verwaltet die beiden Farben und schaltet sie automatisch aus, wenn Sie das Blitzlicht aktivieren. Der Controller selbst hat 3 Meter Kabel. Das Kabel hat 4 Adern:

Grün = Minus
Weiß = Plus für weißes Positionslicht
Gelb = Plus für gelbes Positionslicht
Braun  = Plus für Blitzlicht

Es ist notwendig, die Kabel mit M8-Steckern bei der Montage abzuschneiden, also stellen Sie sicher, dass die Baugruppe wasserdicht ist und schließen Sie die Drähte in den richtigen Farben an.

Die Montage der Strahler ist einfach, aber wenn Sie sich nicht sicher sind, wenden Sie sich bitte an einen Fachmann.
Die einzige bleibende Veränderung am Scheinwerfer ist ein einzelnes Loch, das sich leicht wieder verschließen lässt. Die Strahler werden im Scheinwerfer montiert und mit zwei vorhandenen Schrauben befestigt.

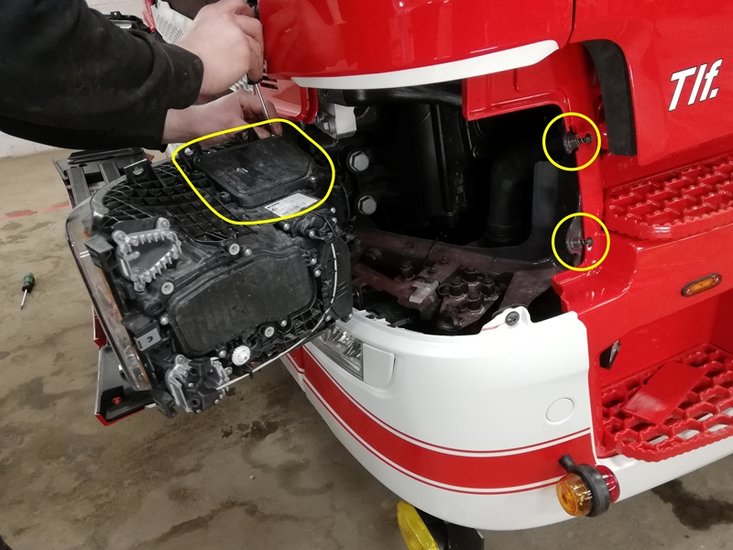

- In der Nähe der Türen befinden sich zwei Schrauben, die die Scheinwerfer in Position halten. Sie werden gelockert, woraufhin der Scheinwerfer zur Seite geschwenkt werden kann.

- Oben auf dem Scheinwerfer befindet sich eine große Kappe, die gelöst und entfernt werden kann. Unter der Kappe befindet sich ein großer Kühlkörper.

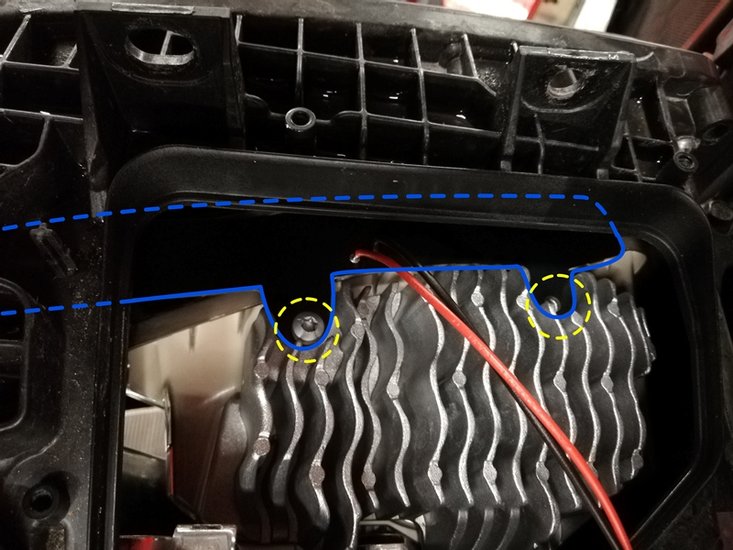

- Die beiden vorderen Schrauben am Kühlkörper werden gelöst und entfernt.

- Schieben Sie den Strahler seitlich in den Scheinwerfer, so dass die beiden Hähne in die Löcher im Kühlkörper passen. Wichtig ist, dass der Strahler über dem Reflektor platziert wird. Sie sollten den Sender im montierten Scheinwerfer nicht sehen können.

- Die beiden Schrauben werden durch die Emitter in den Kühlkörpern befestigt.

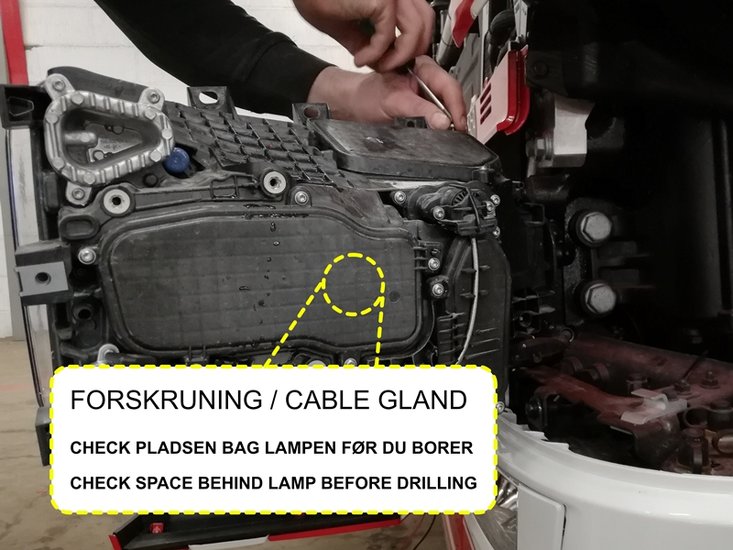

- Wir empfehlen Ihnen, ein Loch in die Rückplatte der Leuchte zu bohren, um das Kabel hindurchzuführen.
